2  Bauteile und E-Technik

2.1 Bauteile

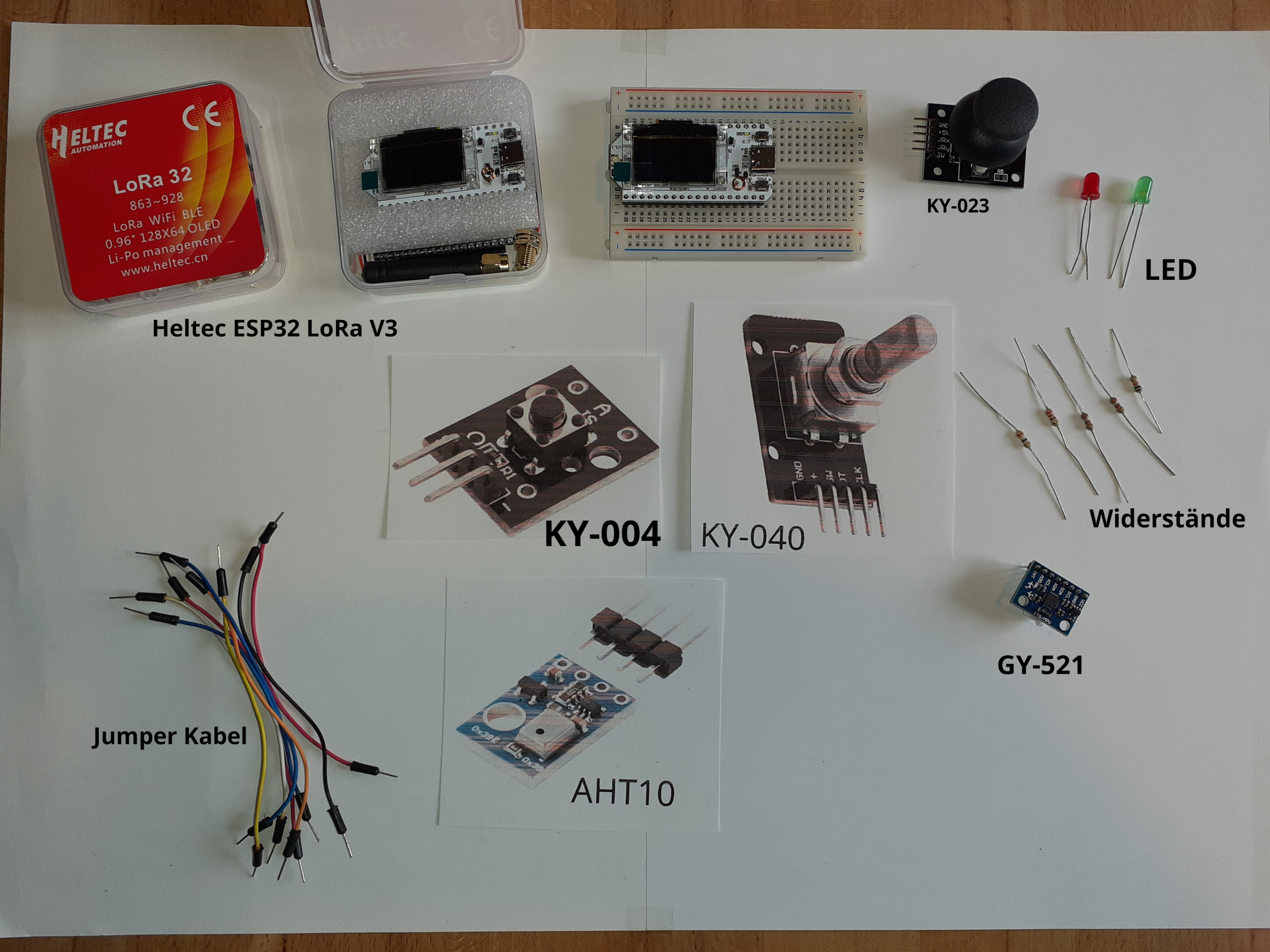

Abbildung 2.1: Bauteile

Die Bauteile sieht man auf Bild Abbildung 2.1.

  1. Heltec ESP32 LoRa V3

    “APKLVSR LoRa ESP32 Entwicklungsplatine, LoRa V3 Board mit OLED Display und Antenne USB C Dual-Core IOT Board 240MHz Bluetooth WiFi Modul SX1262 863 928MHz für Arduino(2 Stück)”

    Technische Daten: https://heltec.org/project/wifi-lora-32-v3

    Vergrössern: img/pins_heltec_lora_v3.png

    Schaltplan

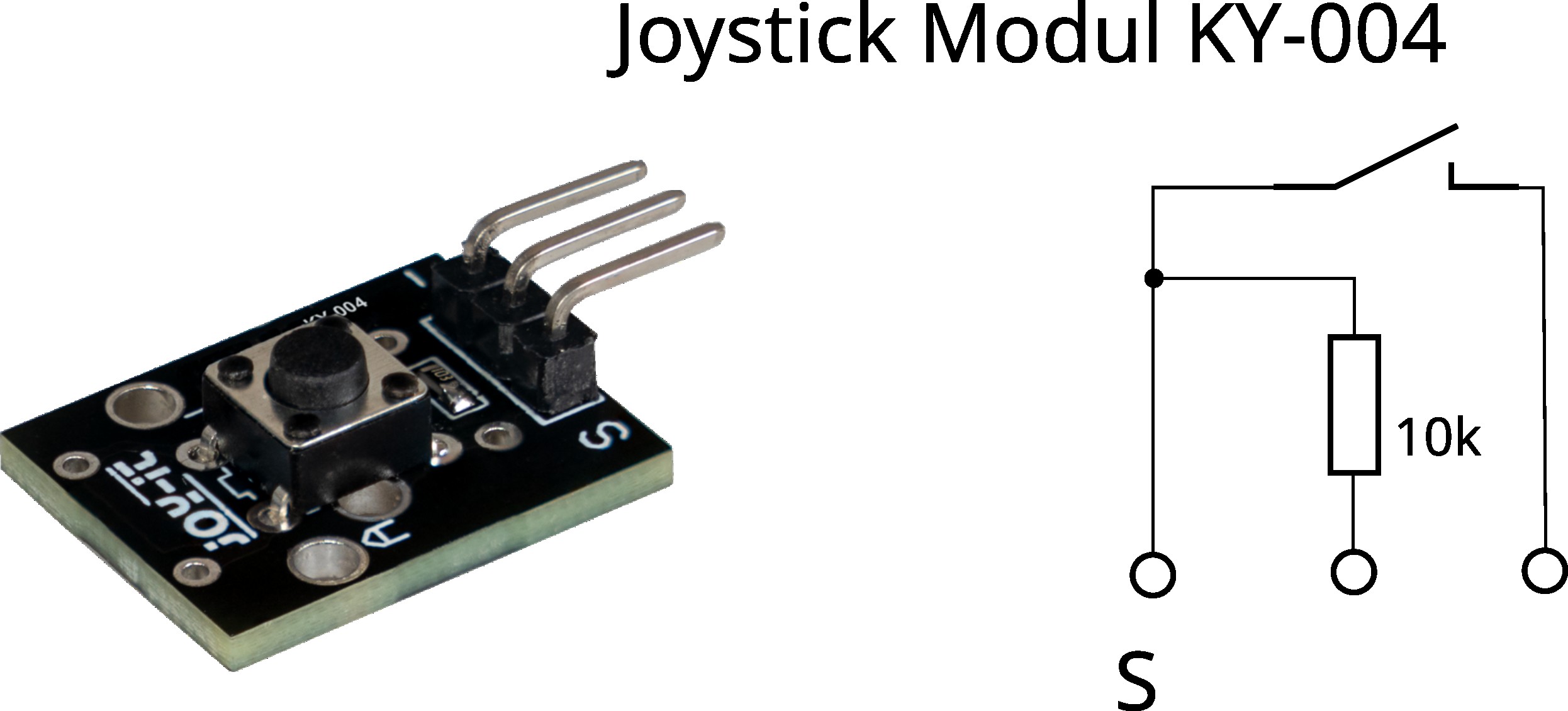

  2. Tasten Modul KY-004

    https://www.az-delivery.de/products/button-modul

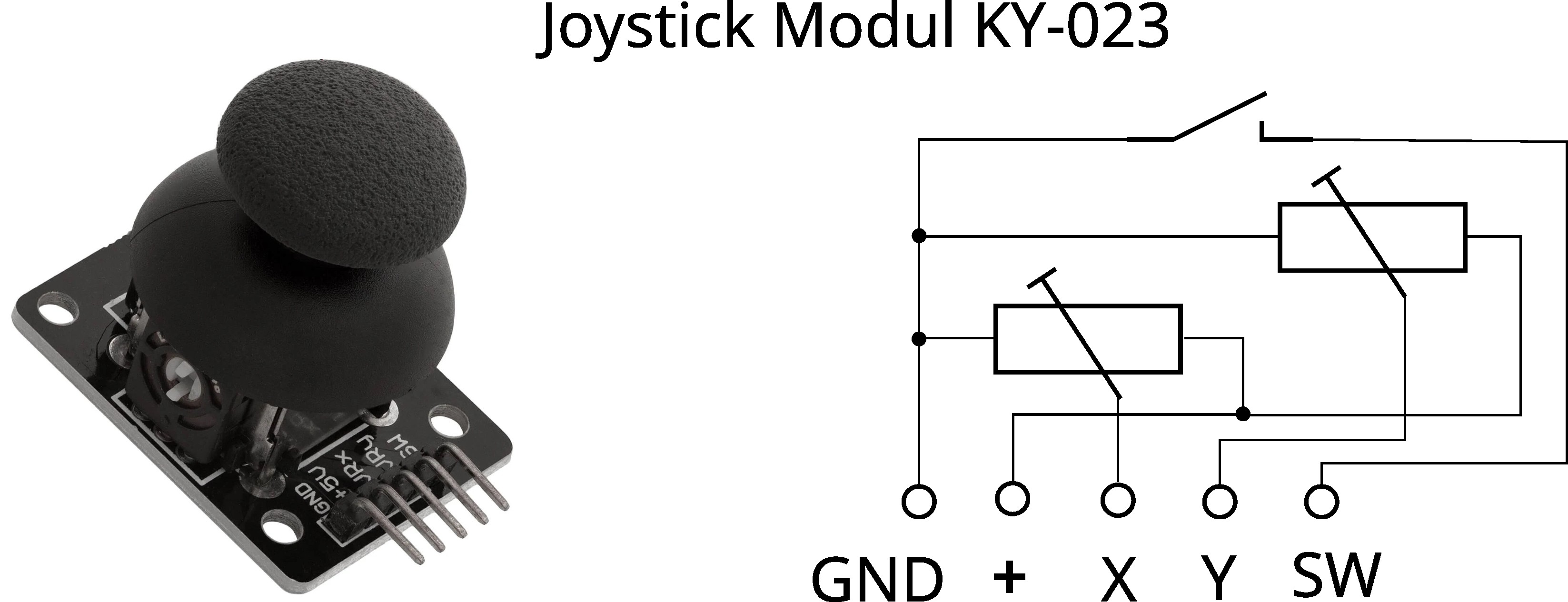

  3. Joystick Modul KY-023

    https://www.az-delivery.de/products/joystick-modul

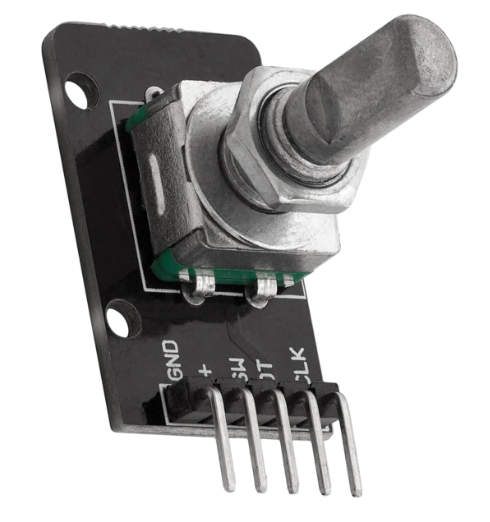

  4. KY-040 Drehwinkelgeber Modul (Rotary Encoder)

    https://www.azdelivery.de/products/drehimpulsgeber-modul

  5. Mini Breadboard

    https://www.az-delivery.de/products/mini-breadboard

  6. Jumper Wire (m - m)

    https://www.az-delivery.de/products/steckbrucken-m-m-jumper-kabel

  7. Jumper Wire (f - f)

    https://www.az-delivery.de/products/40-stk-jumper-wire

  8. Jumper wire (f - m)

    https://www.az-delivery.de/products/40-stk-jumper-wire-female-to-male-20-zentimeter

  9. Alternativ: Sortiment m-m, f-m, f-f)

    https://www.az-delivery.de/products/3er-set-40-stk-jumper-wire-m2m-f2m-f2f

  10. Widerstandssortiment

    https://www.az-delivery.de/products/az-resistor-kit-525-widerstande

    Die benötigten Werte sind 10 kΩ, 330 Ω, 4,7 kΩ.

  11. LED-Sortiment

    https://www.az-delivery.de/products/led-sortiment-350-stuck

Selbstbau

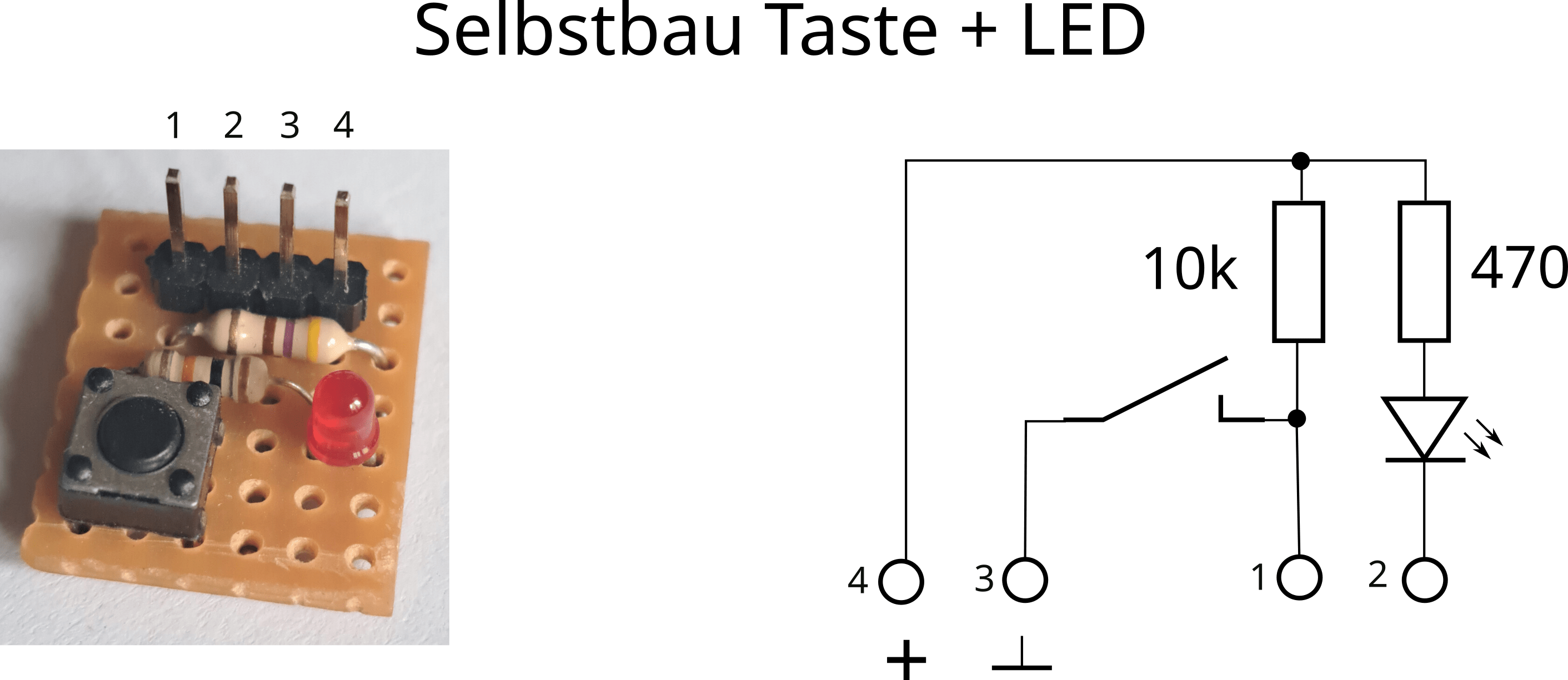

  1. Taste + LED

    Variante 1

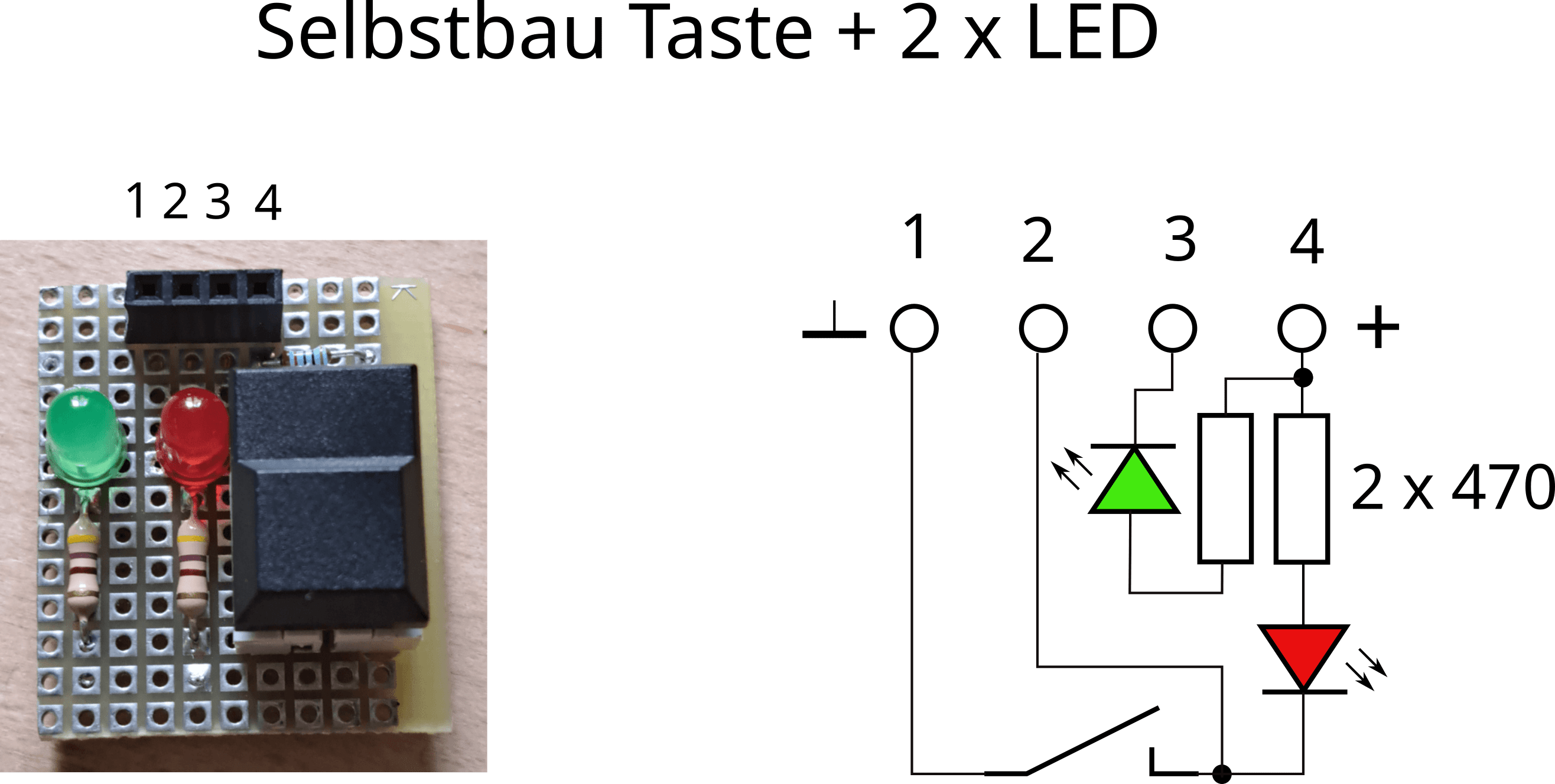

    Variante 2

Optionale Sachen

  1. AHT10 Feuchte/Temperatursensor (I2C)

    https://www.roboter-bausatz.de/p/aht10-modul-digitaler-feuchtigkeits-und-temperatursensor

  2. AHT20 Feuchte/Temperatur (I2C)

    https://www.berrybase.de/adafruit-aht20-temperatur-und-feuchtigkeitssensor-breakout-board

  3. GY-21 HTU21 Feuchtigkeit und Temperatur Sensor (SHT21, I2C)

    https://www.azdelivery.de/products/gy-21-temperatur-sensor-modul

  4. BMP180 (Temp + Luftdruck)

    https://www.azdelivery.de/products/azdelivery-gy-68-bmp180-barometrischer-sensor-luftdruck-modul-fur-arduino-und-raspberry-pi

  5. GY-BME280 Barometrischer Sensor für Temperatur, Luftfeuchtigkeit und Luftdruck

    https://www.az-delivery.de/products/gy-bme280

  6. GY-521 Breakout Board für MPU6050 (3-Achen Gyro und Beschleunigung, I2C)

    https://www.azdelivery.de/products/gy-521-6-achsen-gyroskop-und-beschleunigungssensor

  7. Breakout Board fuer BMA400 von Sparkfun (3-Achsen Beschleunigungssensor, I2C und SPI)

    https://www.berrybase.de/sparkfun-3-achsen-beschleunigungssensor-breakout-bma400

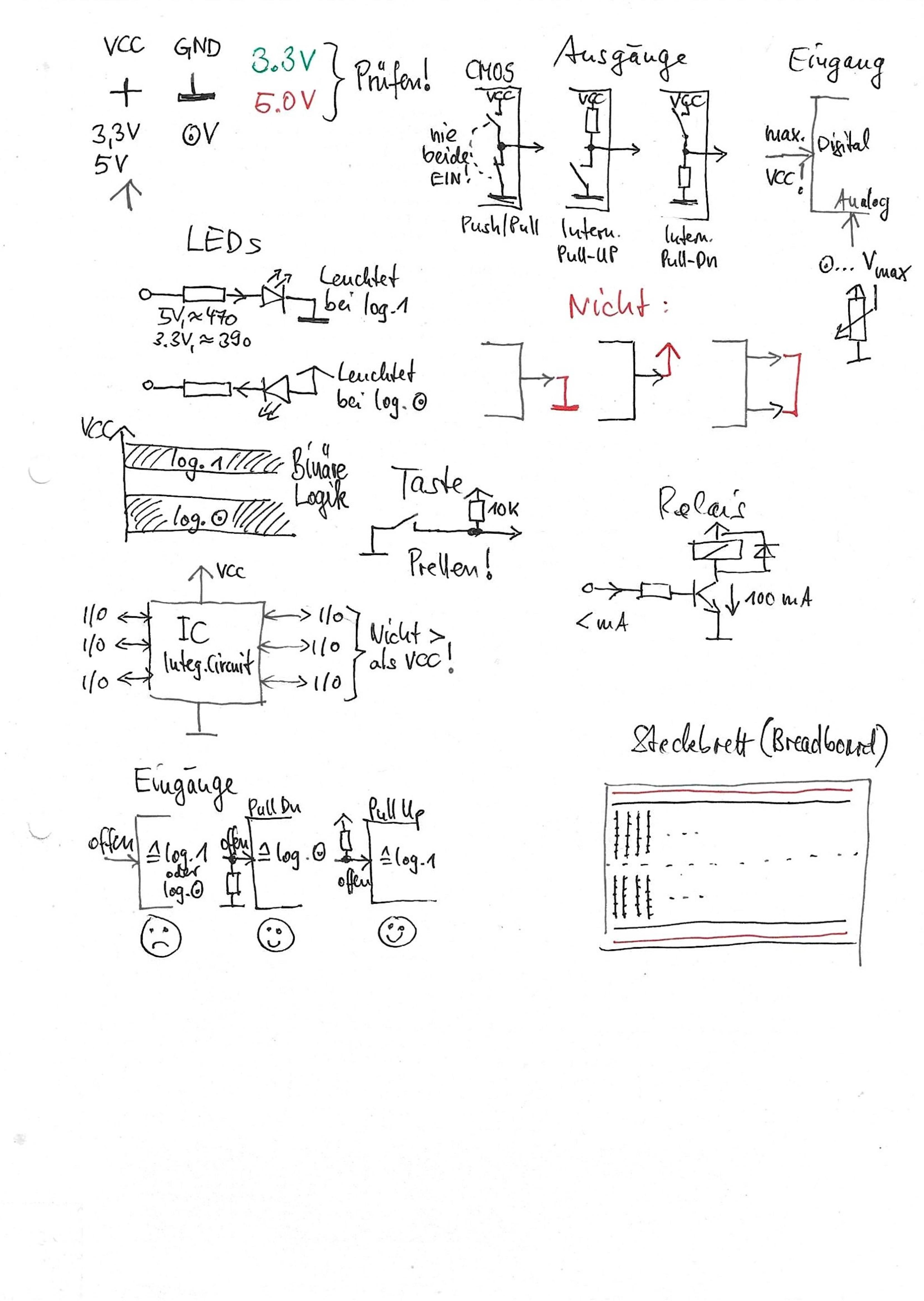

2.2 E-Technik Regeln

Vergrößern: img/alp_iot_etech.jpg
